SWP-LCD-NLT天然气流量积算的产品详细介绍：
产品说明:

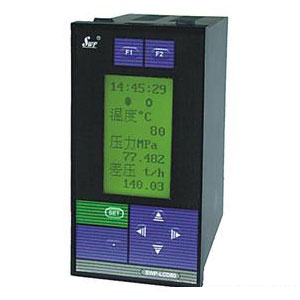

SWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。
一、仪表特点
1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。
SWP-LCD-NLT系列天然气流量积算控制仪型谱表
|
型 号
|
代 码
|
说 明
|
||||||||||||||||||
|
SWP-LCD-N
|
□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ | 新一代大屏幕带背光液晶显示仪表 | ||||||||||||||||||
|
仪表功能
|
LT | 天然气流量积算仪表 | ||||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（横式）80×160mm（竖式） | ||||||||||||||||||
|
控制作用
|
02
|
带补偿输入 | ||||||||||||||||||
|
通讯方式
|
□
|
参见"通讯方式" | ||||||||||||||||||
|
输出方式
|
□
|
参见"变送输出方式" | ||||||||||||||||||
|
流量信号类型
|
□
|
参见"输入类型" | ||||||||||||||||||
|
压力补偿类型
|
□
|
参见"输入类型" | ||||||||||||||||||
|
温度补偿类型
|
□
|
参见"输入类型" | ||||||||||||||||||
|
第一报警方式
|
|
|
||||||||||||||||||
|
第二报警方式
|
|
|
||||||||||||||||||
|
第三报警方式
|
|
|
||||||||||||||||||
|
馈电输出
|
|
|
||||||||||||||||||
|
供电方式
|
|
|
||||||||||||||||||
|
外形特征
|
|
|
||||||||||||||||||
★ 输入类型
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
O
|
脉冲-集电极开路
|
0～5KHz
|
本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
G
|
Pt100
|
-200～650℃
|
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
E
|
热电偶E型
|
0～1000 ℃
|
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
K
|
热电偶K型
|
0～1300 ℃
|
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
R
|
PT100.1
|
-1999～99999 d
|
|
|
F
|
脉 冲
|
0～5KHz
|
N
|
无补偿输入
|
|
★ 通讯方式
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
★ 变送输出方式
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★型号举例：
①SWP-LCD-NLT802-21-BC-HL－P－W－S
带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10 mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。
