SWP-LCD-PID自整定控制仪的产品详细介绍：
产品说明: |
SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。
SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
一、主要特点
1、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
2、 手/自动无扰动切换，手自状态下可修改参数。
3、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、 特殊技术参数
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 |
0.0%-100.0%（单位：0.1%） |
积分（复位）时间 |
0-9,999s（单位：1s） |
微分（比率）时间 |
0-9,999s（单位：1s） |
控制周期 |
1、2、4、6、15、30、60、120、240s（单位：1s） |
采样周期 |
0.5s |
三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号 |
SWP-ND805系列 |
接 线 图 |

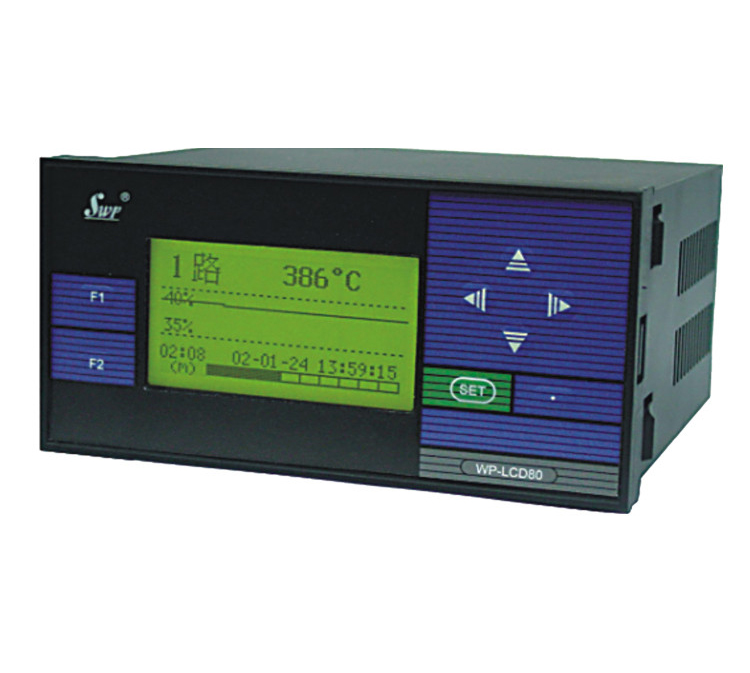

仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
型号 |
SWP-NS805系列 |
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
四、 SWP-LCD系列PID参数自整定控制仪型谱表
型 号 |
代 码 |
说 明 |
SWP－LCD－N |
□ □ □□ -□ □ -□ □□ -□ □-□-□ |
新一代PID自整定控制仪 |
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（横式）,80×160mm（竖式） |
控制作用 |
05 |
|
|
|
|
|
|
|
|
PID自整定控制 |
通讯方式 |
|
|
|
|
|
|
|
|
无通讯 |
通讯接口为RS-232C |
通讯接口为RS-422 |
通讯接口为RS-485 |
通讯接口特殊规格 |
|
控制输出 |
□ |
|
|
|
|
|
|
参见"控制输出方式" |
变送输出 |
□ |
|
|
|
|
|
参见"变送输出方式" |
输入类型 |
□□ |
|
|
|
|
参见"输入类型" |
第一报警方式 |
|
|
|
|
|
第二报警方式 |
□ |
|
|
参见"报警方式" |
馈电输出 |
P |
|
DC24V 馈电输出 |
供电方式 |
|
DC24V供电 |
AC90～265V供电（开关电源） |
AC220V供电（线性电源，可省略） |
|
★ 输入类型：
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 变送输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
★ 报警输出方式
选型代码 |
N |
H |
L |
G |
A |
D |
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
★ 型号举例：
SWP-LCD－ND805-21-08-HL-P-W
PID自整定控制仪，通讯方式RS-232,输出方式继电器输出，输入类型为Pt100，第一报警为上限报警，第二报警
为下限报警，馈电输出，DC24V供电，横表。
二、 特殊技术参数
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 |
0.0%-100.0%（单位：0.1%） |
积分（复位）时间 |
0-9,999s（单位：1s） |
微分（比率）时间 |
0-9,999s（单位：1s） |
控制周期 |
1-250s（单位：1s） |
采样周期 |
0.5s |
三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
型号 |
SWP-LCD-NP系列（横式） |
接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号 |
代 码 |
说 明 |
SWP -LCD-N |
□ □ □□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕带背光液晶显示仪表 |
仪表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可编程序控制仪 |
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID调节功能 |
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
第一报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
第二报警方式 |
□ |
|
|
|
参见"报警输出方式" |
馈电输出 |
P |
|
|
DC24V馈电输出 |
供电方式 |
|
|
DC24V供电 |
AC90～265V供电（开关电源） |
AC220V供电（线性电源，可省略） |
|
外形特征 |
|
|
★ 输入类型
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切换输入 |
详见下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～10KHz |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
★ 报警输出方式
选型代码 |
N |
H |
L |
G |
A |
D |
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
★ 变送输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
★ 通讯方式
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
★ 控制输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源） |
