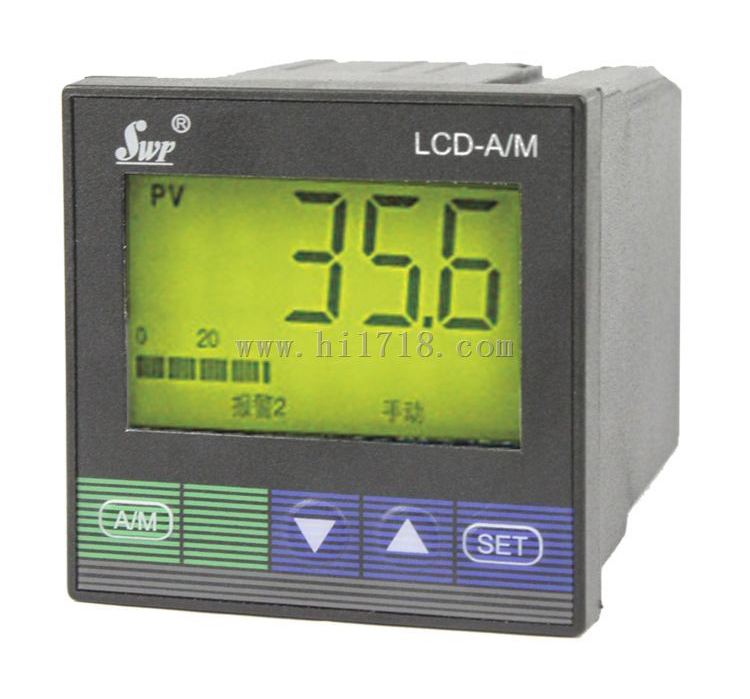

SWP-LCD-A/M手动操作器的产品详细介绍：

产品说明:

一、仪表类型
SWP-W 　　　-- 交流功率表
SWP-HZ　　　-- 交流工频周波表
SWP-AC 　　 -- 交流电压/电流表
SWP-COS 　　-- 交流功率因素表
SWP-E 　　　-- 交流电量集中显示控制仪
SWP-DC　　 -- 直流电压/电流表
二、主要特点
1、可随意改变仪表的输入信号量程。采用***新无跳线技术，只需设定仪表内部参数，即可适应现场要求。
2、可带有一路模拟量变送输出或继电器报警输出，适用于各种测量控制。
3、采用全隔离技术。
4、 SWP-E系列仪表能够同时显示4组交流电工参数。
三、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号	SWP-W、AC/DC、COS、HZ40系列	接线图
仪表外形	仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重量:240g
仪表外形	仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重量:240g
型号	SWP-W、AC/DC、COS、HZ80系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-E80系列
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-W、AC/DC、COS、HZ90系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

四、 SWP-LED系列交流电量集中显示控制仪型谱表

型号

代码

说明

SWP - E

□ □ □□ -□ □-□□- □ □- □ - □

交流电量集中显示控制仪（只限80系列）

SWP - W

□ □ □□ -□ □-□□- □ □- □ - □

交流功率表　　　　　

SWP - AC

□ □ □□ -□ □-□□- □ □- □ - □

交流电压/电流表　

SWP - COS

□ □ □□ -□ □-□□- □ □- □ - □

交流功率因素表　

SWP - HZ

□ □ □□ -□ □-□□- □ □- □ - □

交流工频周波表

SWP - DC

□ □ □□ -□ □-□□- □ □- □ - □

直流电压/电流表　

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

96×48mm（横式） 48×96mm（竖式）

160×80mm（横式）80×160mm（竖式）

96×96mm

控制作用

测量显示

三位式控制

通讯方式

□

0:无通讯；2:RS-232；4:RS-422；8:RS-485

输出方式

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电开关电源

AC220V供电（线性电源，可省略）

注：外形尺寸为４与９的仪表不能同时做上,下限报警与变送输出。

例：如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。

★　SWP－W交流功率表标准出厂为双屏显示。

★ 输入类型：（出厂默认值）

代码	输入范围	代码	输入范围	代码	输入范围	代码	输入范围
01	0 ～ 1A	04	0 ～ 4A	07	0 ～ 200V	10	0 ～ 500V
02	0 ～ 2A	05	0 ～ 5A	08	0 ～ 300V	11	0 ～ 600V
03	0 ～ 3A	06	0 ～ 100V	09	0 ～ 400V

★ 注：交流电压输入信号***大为600V。如输入电压大于600V，外面须***接互感器。

★ 变送输出方式：

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

★ 报警方式

选型代码	N	H	L
输出方式	无报警（可省略）	上限报警	下限报警

仪表用于三相对称负载测量时，接线方法如下：	★仪表用于单相负载测量时，接线方法如下：

★ 型号举例：

①SWP-EC-801-02-05-N

交流电量集中显示控制仪，输入类型为0～5A，无通讯，4～20mA变送输出，无报警输出，无通讯。

②SWP-AC-C903-81-05-H-P

交流电压表，输入类型为0～5A，继电器控制输出，带RS-485通讯，带上限继电器报警输出，带DC24V馈电输出。
